Flow Control Valve Tokyo Keiki: Jenis & Fungsi
Flow control valve (katup pengatur aliran) merupakan komponen penting dalam sistem hidrolik, yang berfungsi untuk mengatur kecepatan aliran fluida dan menjaga kestabilan operasi aktuator seperti silinder atau motor hidrolik. Tokyo Keiki menghadirkan berbagai tipe katup pengatur aliran yang dirancang untuk beragam kebutuhan tekanan, arah aliran, dan kompensasi suhu/tekanan.
🔹 FN(1) – Pembatas Satu Arah (One-Way Restrictor)
Katup ini mengintegrasikan dua fungsi utama:
- Restrictor (pembatas aliran) untuk mengatur kecepatan fluida dalam satu arah
- Check valve yang memungkinkan aliran bebas (tanpa hambatan) ke arah sebaliknya
Dengan desain ini, FN(1) sangat efektif digunakan dalam sistem aktuator satu arah, seperti pada gerakan maju silinder hidrolik.

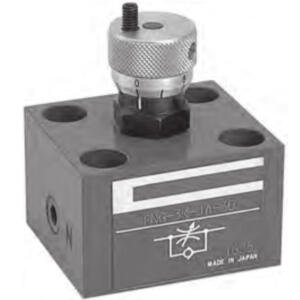

🔹 FN(1)G – Pembatas Satu Arah (One-Way Restrictor)
Seri ini memiliki fungsi dan desain serupa dengan FN(1), namun dilengkapi opsi tambahan:
- Pengaturan aliran presisi (metered flow) dalam satu arah
- Aliran bebas di arah sebaliknya
🛠️ Fitur tambahan:
Tersedia varian khusus tipe S8, yang memungkinkan pengaturan aliran dua arah, cocok untuk aplikasi yang memerlukan kontrol kecepatan dua arah (maju & mundur) dengan stabilitas aliran lebih baik.

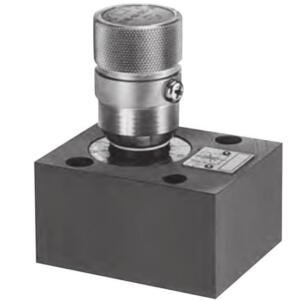

🔹 TFN(C)G – Pembatas Satu Arah untuk Tekanan Tinggi
Jenis ini dirancang untuk digunakan dalam rangkaian hidrolik dengan tekanan kerja hingga 31,5 MPa, menjadikannya ideal untuk aplikasi berat atau lingkungan industri yang membutuhkan daya tinggi.
- Cocok untuk sistem pompa tekanan tinggi
- Tersedia dalam beberapa ukuran dan port connection

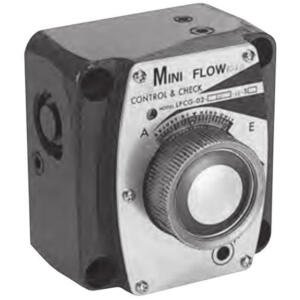

🔹 LFCG – Katup Pengatur Aliran Kompensasi Tekanan & Suhu (dengan Check Valve)
Dirancang untuk menjaga konstanta aliran fluida meskipun terjadi perubahan pada:
- Tekanan beban
- Suhu fluida
Dengan demikian, LFCG mampu menjaga performa aktuator tetap stabil dalam berbagai kondisi kerja.
🟢 Keunggulan:
- Kompensasi tekanan & suhu built-in
- Aliran balik tetap disediakan lewat jalur check valve
- Sangat cocok untuk pengaturan flow kecil dan presisi tinggi

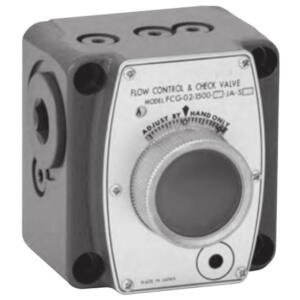

🔹 F(C)G02/03 – Katup Pengatur Aliran Kompensasi Tekanan & Suhu (dengan Check Valve)
Mirip dengan LFCG namun tersedia dalam versi modular atau port lebih besar. Tetap memberikan:
- Aliran stabil tanpa fluktuasi meskipun kondisi sistem berubah
- Check valve internal untuk aliran balik bebas
- Digunakan pada sistem hidrolik yang membutuhkan kontrol flow halus dan presisi tinggi
